Monitoraggio e Diagnosi di Power Quality

Il monitoraggio di Power Quality è essenziale sia per individuare e diagnosticare i problemi di rete, che per rendersi conto dei trend negativi di funzionamento del sistema, al fine di implementare efficacemente un programma di manutenzione basato sull’affidabilità delle apparecchiature. Valutando la qualità della rete elettrica per una settimana o più, è possibile determinare le reali condizioni operative e la suscettibilità ai disturbi di rete delle apparecchiature installate, in modo da poter prendere quei provvedimenti tecnici necessari a garantire il corretto funzionamento delle apparecchiature stesse. Entrambi gli strumenti sono forniti di un sistema di caratterizzazione automatico dei disturbi capace di supportare in modo diretto le operazioni di ricerca guasti e di raccolta dei dati di monitoraggio, al fine di migliorare sia la qualità della rete che l’affidabilità delle apparecchiature, verificando se queste ultime siano o meno suscettibili ai disturbi presenti sulla rete che le alimenta rispetto ai dati di suscettibilità ai disturbi dichiarati dall’apparecchiatura stessa.

Ricerca Guasti

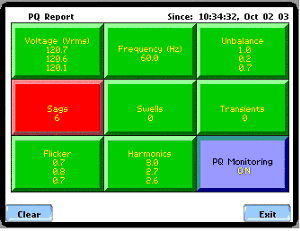

Novità assoluta per questo tipo di strumenti è il sistema di sorveglianza "report card" capace di visualizzare immediatamente ed in modo semplice, tutte le situazioni anomale presenti sulla rete elettrica che si sta monitorando. Tutti i dati relativi ai disturbi e alle misure vengono raccolti, analizzati e tabulati in categorie di riferimento al fine di identificare e visualizzare immediatamente “in rosso” la categoria interessata dai disturbi presenti sulla rete. La semplice pressione di un dito sulla sezione in allarme “rosso”, permetterà di visualizzare il tipo di disturbo catturato.

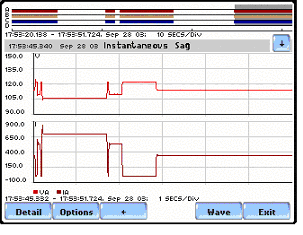

Registrazione Guasti e Anomalie

Oltre al normale funzionamento di Power Quality visto sopra, è possibile anche impostare gli strumenti per la sola registrazione di guasti e anomalie di lunga durata che si verificano sull’infrastruttura di rete di uno stabilimento di produzione. Lo strumento è in grado di caratterizzare l’ampiezza e la durata del guasto e di indirizzare l’operatore nella ricerca della causa. Le informazioni fornite dallo strumento comprendono la stabilità di tensione e frequenza, il flusso di energia, le componenti di sequenza e le armoniche. Tutte queste informazioni dimostrano le capacità diagnostiche dello strumento.

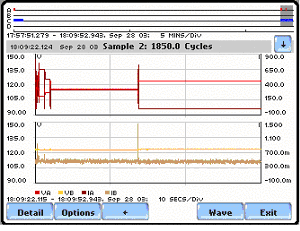

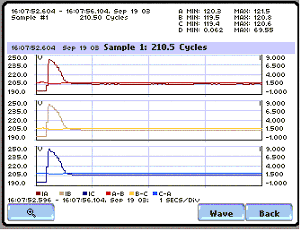

Correnti di Spunto

Un’altra possibilità offerta da questi strumenti è quella di registrare le condizioni di spunto durante l’avvio di motori, l’alimentazione di trasformatori, la commutazione di interruttori, l’inserimento di generatori di riserva e tutte le altre condizioni di “spunto” che necessitano di registrazioni continue ciclo per ciclo di tensioni e correnti. Importanti sono anche i trigger di corrente RMS e le soglie al superamento di un picco di corrente. Le informazioni così ottenute possono ottimizzare le prestazioni e la vita delle macchine elettriche sopra riportate.

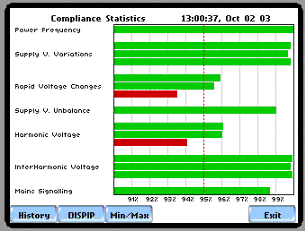

Monitoraggio di Conformità EN50160 e IEC61000-4-30 Classe A

Entrambi i nuovi prodotti sono stati progettati per essere conformi alle norme più avanzate di power quality, quali IEEE 1159, IEC 61000-4-30 Classe A e EN50160. Una videata di informazioni statistiche è disponibile per una veloce verifica della conformità alla norma EN50160 sulla qualità della fornitura di energia elettrica.

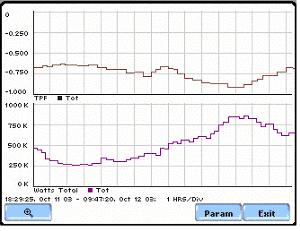

Monitoraggio Consumi Elettrici

Il costo dell’energia elettrica è molto spesso uno dei costi principali di uno stabilimento di produzione. Ridurre il consumo di energia elettrica durante gli orari di picco, trasferire i carichi, acquistare apparecchiature di produzione ad elevato rendimento o cambiare il fornitore di energia elettrica, sono tutte azioni che possono ridurre i costi annuali di energia elettrica dal 10 al 40%. Entrambi gli strumenti permettono l’effettuazione dei monitoraggi dei consumi al fine di rendersi conto dell’attuale situazione e prendere quei provvedimenti che permettano di ottimizzare i costi della bolletta elettrica

Prove per la messa in servizio di nuove Apparecchiature Elettriche

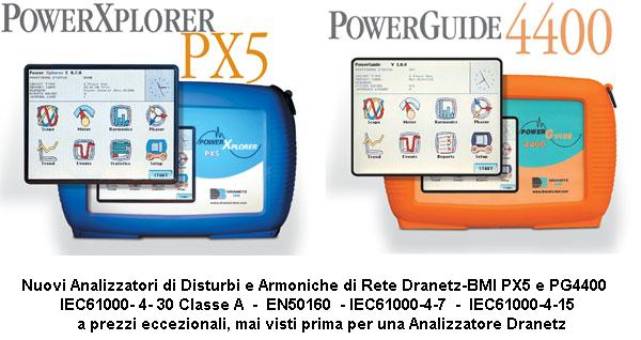

La determinazione della disponibilità e compatibilità della rete elettrica di uno stabilimento, prima dell’installazione di nuove apparecchiature, viene semplificata dall’uso di PowerGuide 4400 e PowerXplorer PX5. Gli strumenti incorporano prestazioni avanzate quali i trigger RMS, la cattura di transienti a bassa e media frequenza, le funzioni di cross triggering fra i canali, usate per dimostrare che i dispositivi di mitigazione dei disturbi di rete, quali gli UPS, funzionano correttamente nel momento in cui vengono chiamati ad operare. Inoltre, le misure in tempo reale osservate durante le procedure di manutenzione e di messa in servizio consentono agli utilizzatori di vedere i risultati e le lacune dei dispositivi durante le operazioni di prova e messa in servizio.

Flicker

L’attivazione di un forno ad arco, di macchine elettriche ad elevato contenuto induttivo e di altri carichi elevati che producono continui impulsi di tensione, producono eventi di power quality denominati effetto flicker. Tipicamente, l’effetto flicker si verifica su sistemi deboli rispetto alla consistente richiesta di potenza da parte del carico, in concomitanza di considerevoli variazioni di corrente che si verificano per brevi periodi ma ripetuti nel tempo.

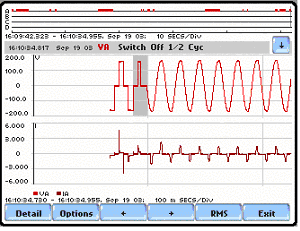

Eventi durante l’inserimento dei Condensatori di Rifasamento

Una caratteristica tipica dei condensatori è quella di causare dei transienti oscillatori nel momento dell’inserzione. Questi transienti si possono propagare attraverso il sistema elettrico locale e causare danni ai dispositivi e ai processi di produzione.

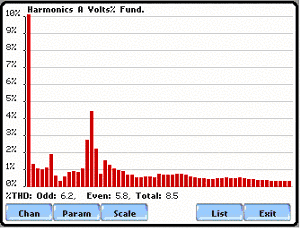

Armoniche

Siccome la sensibilità dei dispositivi elettronici di potenza è in continuo aumento, molte apparecchiature quali i sistemi HVAC, i personal computers, le fotocopiatrici, i sistemi di processo computerizzati, e i sistemi automatici di produzione, sono suscettibili all’inquinamento armonico. Infatti, le armoniche possono causare piccole e molto spesso impercettibili variazioni nelle prestazioni che a lungo termine producono malfunzionamenti e guasti. Le armoniche di corrente generate da una sorgente possono inquinare l’intero sistema di alimentazione senza creare problemi alla sorgente stessa. Questi nuovi strumenti catturano le armoniche, le interarmoniche e le subarmoniche (fino alla 63°) in modo dettagliato e permettono di risolvere problemi complessi causati da questi eventi.

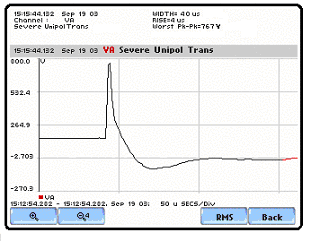

Cattura di Transitori (Impulsi) veloci (solo PowerXplorer)

Il PowerXplorer usa una tecnica di campionamento veloce (1MHz) per catturare ed analizzare transitori di breve durata (1microsec), come il Dranetz 658 ed il BMI 8800. I transitori prodotti dalle commutazioni veloci di dispositivi elettronici, dai dispositivi elettromedicali, dall’inserzione di condensatori, dall’alimentazione di trasformatori, vengono immediatamente catturati e classificati come impulsivi o oscillatori ed archiviati in modo dettagliato per analisi future. Il PowerXplorer fornisce un pieno profilo, con eventi e relativi orari di acquisizione per i millisecondi di durata del fenomeno transitorio, permettendo di identificare l’esatta sorgente e la causa dell’evento.

Distorsione e Squilibrio dei carichi

Gli alimentatori switching e gli altri carichi non lineari sono aumentati dal 25% di qualche anno fa al 65% di oggi del totale dei carichi elettrici. Questi carichi utilizzano corrente durante una parte della semionda di corrente, con conseguente distorsione di corrente che, a seconda dell’impedenza in gioco, può produrre distorsioni di tensione. Questa distorsione può avere un significativo effetto di diminuzione dei dati di targa di motori e trasformatori e causare sovra riscaldamento con conseguente riduzione della vita degli stessi. Il PowerXplorer misura la scala completa dei parametri aritmetici, vettoriali e sequenziali descritti nella norma IEEE 1459, per valutare la distorsione e ristabilire l’equilibrio dei carichi.
