PROCEDURE di MISURA della RESISTENZA di INTERCONNESSIONE con il CELLCORDER

INTRODUZIONE

Problemi dovuti alla elevata resistenza di interconnessione fra due celle contigue sono la causa di molti fuori servizio nei sistemi che utilizzano le batterie stazionarie. Nei gruppi di continuità (UPS) o in altre applicazioni ad elevata corrente, i problemi di interconnessione possono causare anche pericoli per la sicurezza, quali incendi ed esplosioni, certamente più dannosi dei danni economici derivanti dai fuori servizio. Molti costruttori di batterie, purtroppo, non forniscono dei valori standard di resistenza. Così facendo, l'utilizzatore è costretto a stabilire dei valori propri. Le procedure raccomandate per fare questo lavoro sono:

Per i nuovi impianti: misurare tutti i valori di resistenza subito dopo aver terminato l'installazione e calcolare il valor medio.

Per i vecchi impianti: Disassemblare 10 gruppi di collegamenti di interconnesione; lucidarli, neutralizzarli e pulirli. Quindi riapplicare il grasso anticorrosione, ricollegarli, stringere nuovamente i bulloni, misurare i valori di resistenza e calcolare il valore medio di queste nuove misure.

Le misure della resistenza di interconnessione dovrebbero essere effettuate su tutte le celle (monoblocchi) almeno una volta all'anno (come da raccomandazioni IEEE-450-1995). Quelle misure che si scostano di un 20% rispetto al valore medio calcolato, sono indicative di problemi di interconnessione. L'importanza di queste misure viene anche evidenziata nel nuovo standard per le batterie VRLA, dove viene raccomandato di effettuarle trimestralmente su un campione di almeno il 25% delle interconnessioni di cella. Se, durante queste misure, dovessero verificarsi dei trend di crescita, rispetto a quelle precedenti, devono essere presi quei provvedimenti atti a stabilire la causa al fine di prevenire eventuali problemi.

COME EFFETTUARE LE MISURE

Quando effettuate delle misure di resistenza di interconnessione è importante che:

i puntali di prova siano collegati in modo appropriato. Le misure dovrebbero comprendere la resistenza fra il polo della cella ed il morsetto di interconnessione. Controllate sempre il punto dove effettuate la misura. Questo deve essere il polo della cella, non il bullone, la rondella, il dado o il morsetto del cavo di interconnessione. (Vedere le figure da 1 a 5 per effettuare una misura corretta. Questa è la zona dove vengono effettuati i più comuni errori di misura).
i puntali di test devono assolutamente garantire un buon contatto, quindi, togliete dal polo tutti quei residui di ossido di piombo che possono alterare le misure. Questa, di contatto non sufficiente, è la causa principale di errore che appare sul display del CELLCORDER, dopo aver premuto il tasto TEST, per evitare di effettuare misure sbagliate. Spesso, grattando con il puntale, si abbassano significativamente le misure evitandovi di rifare inutilmente una interconnesiione solamente per aver collegato male il puntale di test.

La fig. 2A illustra la corretta connessione dei puntali di test per celle VRLA di batterie ABSOLYTE II, dove il polo è accessibile. La fig. 2B illustra la corretta connessione dei puntali di test per celle VRLA dove il polo non è accessibile. In quest'ultimo tipo di cella la resistenza fra il polo ed il suo morsetto è compresa nelle misure di resistenza interna.

NOTA: Non collegare i puntali sulla testa in acciaio inox del bullone quando effettuate le misure di resistenza.

INTERCONNESSIONI SINGOLE

La fig. 1 evidenzia come IL CELLCORDER dovrebbe idealmente essere collegato per ottenere le misure più appropriate. Da notare che la misura ideale comprende sia la resistenza del connettore di interconnessione che quella fra il polo ed il morsetto.

INTERCONNESSIONI DOPPIE

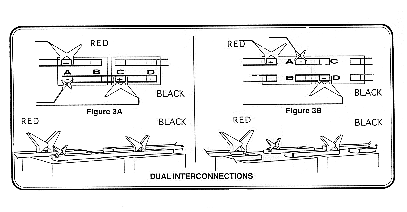

Le Fig. 3A e 3B illustrano i tipici collegamenti di interconnessione per le celle (monoblocchi) a quattro poli. Questo tipo di interconnessione richiede l'effettuazione di due misure. La prima dovrebbe essere quella fra i poli A e C, mentre la seconda fra i poli B e D. Il puntale positivo (rosso) del CELLCORDER deve rimanere collegato ( come si vede) allo stesso polo durante l'effettuazione di entrambe le misure.

INTERCONNESSIONI TRIPLE

Le Fig. 4 e 5 illustrano i tipici collegamenti di interconnessione per le celle (monoblocchi) a sei poli. Questo tipo di interconnessione richiede l'effettuazione di tre misure (Fig. 4). La prima dovrebbe essere quella fra i poli A e D, la seconda fra i poli B ed E, mentre la terza fra i poli C e F.

Per le celle VRLA (batterie al piombo regolate con valvola) o per quelle ermetiche, collegate fra loro come da Fig. 5, devono essere effettuate quattro misure, che formano due croci. La prima fra i poli A ed E, la seconda fra B e D, la terza fra B e F e l'ultima fra C ed E. Il puntale positivo (rosso) del CELLCORDER deve rimanere collegato, come si vede nelle Fig. 4 e 5, allo stesso polo durante l'effettuazione di tutte le misure.
